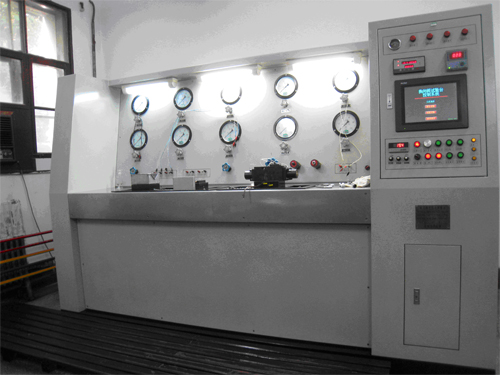

液壓閥試驗臺架通常采用柜式結構，液壓試驗系統、液壓測試傳感器、漏油回收系統安裝在柜內，試驗臺面上裝有壓力表、壓力表開關、測量一次儀表、試驗件連接油口和試驗平臺等，可方便地連接被試元件，并獲得測量參量，而且便于現場對試驗過程及參數變化觀測。試驗參數通過傳感器、數據采集與工控機實現靜動態數據采集、處理、打印壓力損失曲線、內泄漏曲線、安全閥等壓力特性曲線、換向閥微動特性曲線和安全閥瞬態響應特性曲線、試驗報告和數據管理等

試驗項目：
①主安全閥設定壓力驗證②換向性能③中位泄漏試驗④換向位泄漏試驗⑤耐壓試驗

性能參數：
   滿足標準   JB/ 8729.2-1998《液壓多路換向閥試驗方法》
   總功率   55KW，75KW，90KW，132KW，160KW
   試驗壓力   0~40MPa
   流量范圍   0~500L/min
   轉速范圍   0~3000r/min
   系統溫度控制模式   水冷、電冷

結構組成：
泵站、液壓試驗系統、試驗臺架、加載臺架、漏油回收泵站、電氣控制系統及計算機數據采集系統等組成。

適用范圍：
多路換向閥、流量放大閥、變速閥等

關鍵詞：液壓試驗臺，液壓閥試驗臺
